混流蒸发式冷凝器

AddTime:2017-6-24 11:18:41

  原理:采用上部盘管、下部填料的冷却结构,能够在内循环水降温的同时,保证外循环水的热能循环。

  应用:可将工艺流体的温度保持在相当接近空气湿球温度的情况下。适合冷却温度较高(如80℃以上)或冷却温差较大(60—35℃)的项目。

  产品介绍

  一、结构原理

  内循环

  热的(气态)制冷剂流从上部进入换热器盘管内,管外的喷淋水与空气横向与逆向流动且掠过盘管外壁与管内制冷剂进行换热,冷凝后的液态制冷剂由系统循环泵送再往热源。

  外循环

  喷淋水由水泵从下部水盘送至上部布水管道,喷淋水与冷凝盘管及上、下两部分进入的干冷空气接触换热,通过小部分喷淋水蒸发带走热量,随即喷淋水经由下部的填料经冷却后落入下部水盘再次循环。

  二、性能特点

  进风方式

  空气与水的冷却接触方式既有横流又有逆流,可以最大程度的保证进风量,保证塔体的冷却效率。

  换热性能好

  从塔的上部和下部进风,分别流过管束和填料,可产生较大的空气流通面积, 流动阻力小,换热性能好。

  防止结垢

  空气和水流方向相同,水不会由于空气流动的影响出现与管底侧分离的现象,从而消除水垢形成的干点。

  维护方便

  塔内空间大,方便进入塔内维护。

  三、可选步骤

  可选制造材质

  所有的钢板和结构件,包括结构框架,百叶支承,下部水槽,风机平台和机械设备支承的制造材料均可选用304型不锈钢,在双侧进风塔的外壳板材均采用不腐蚀的玻璃钢。专为暴露在腐蚀性极强的环境下或是为了要求较长的使用寿命所设计。

  电加热器

  在寒冷地区的冬季使用冷却塔的场合,循环水、散布水易冻结,因而引起配管、塔内部件的破裂。为了防止这一类事故的发生,我们推荐使用防冻部件,如电加热器,如需其它防冻方式可与公司联系。

  正向闭合风门(PCD)护罩

  在要求增强热量损失防护性能时,可以采用安装正向闭合风门及风门驱动器的盘管空气入口护罩。

  电子水位控制套件

  在要求更为精确或更为耐久的水位控制时,可采用它替代补水阀。包括安装在水盘内的感应式水位控制装置和 冷却塔补水连接管道上慢闭式电磁阀。

  延伸润滑油管

  润滑油管的端部为标准的润滑脂接头,可用于驱动轴承的润滑,润滑脂接头位于室内靠近检修门处。

  水槽清扫配管

  用于除去冷却塔冷水盘中可能沉积下来的碎屑,安装在冷水盘内,可以旁通连接于砂滤设备。

  细菌、粘液和藻类控制装置

  通过向循环水中自动喷洒精确剂量和极低浓度的天然碘来控制细菌、粘液和藻类生长。

  耐高温散热片

  在进入冷却塔的流体温度较高时,可考虑选用,具体要求可与我公司联系。

  独立式风机系统

  为多风机型号的冷却塔提供专用的电机和驱动装置,可实现每台风机单独运行。

  震动跳脱开关

  可配备机械式或电子震动的跳脱开关,以便有效防止设备由于驱动系统震动过大而出现故障。

  外部检修设施

  从设备底部至风机安装层配备铝制爬梯,还可配有爬梯的风机安装延伸平台、检修门平台和外部电机平台,以便于进入设备进行检查。

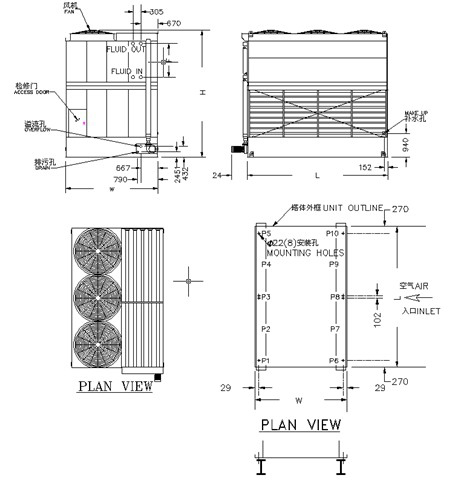

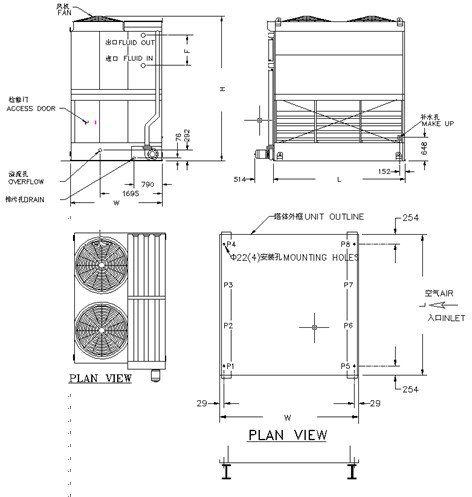

  设备图纸

  型号:TME-83~104R

  型号:TME-130~363R

  型号:TME-376~537R
